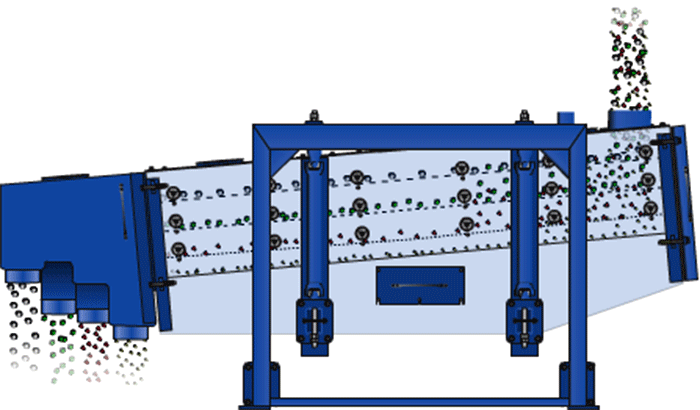

方形摇摆筛结构的设计原理？方形摇摆筛自身存在一定的倾斜（约0°-5°），主要由入料口、观察孔、筛框、筛网、筛箱、自清理系统、变速器、底座、出料口、电机等部分组成。

方型摇摆筛是一种低噪音高精度的细粉筛分机。 它适用于筛分和过滤颗粒，粉末和粘液等材料。 在正常情况下使用，方形摇摆筛的使用寿命可以达到20年以上。从摇摆筛的筛箱运动轨迹可以看出，方形摇摆筛又称往复筛，其驱动装置所产生的振动力是绕固定轴，方向呈一定规律变化的惯性力，其本质是有偏心轮绕定轴转动所形成的往复惯性力。由于其惯性带动物料的运动从而实现方形摇摆筛的筛分效果。

1、框架结构——关键支撑：方型摇摆筛利用四根万向传动轴把箱体挂在外框架上，通过和变速器、电机的配合，让箱体进行平面回旋的筛分运动，不仅稳固，而且美观大方；

2、变速器——运行核心：整体箱式结构的变速器将电机产生的源动力均匀分散并传递，也十分牢固，是方形摇摆筛能够仿人工温和运行的关键结构；

3、电机——动力来源：电机通电后为整台机器提供运行动力；

4、筛箱和筛网——筛分主体：筛箱和筛网通过勾板和筛网夹具连接在一起，十分牢靠，将筛网拉紧使得内部不容易窜料，筛分精度更高，也更方便进行筛网的更换；同时根据需求可在筛箱内加多层不同目数的筛网，进行物料分级；筛箱可根据需求进行多箱设计，提效增量；

5、自清理系统——辅助作业：自动清理系统由弹跳球和挡球网组成，分布在筛网之间，在筛机运行的时候，弹跳球同时工作，撞击筛网解决物料堵孔问题；

6、入料口、观察孔和出料口——紧密配合：进料口改变了原来依附在后门上的设计，增加分料板结构使进料也越发简单快捷、分料更有效均匀，观察孔用来控制物料筛分精度和堵网情况；出料口位于方形摇摆筛斜下方，可以根据客户的物料筛分需要进行各种不同设计通过改变出料口的角度、长度、料管直径等方式，适应各种性状物料流出筛体。
