旋振筛的构造有哪些

发布:振动筛 | 直线振动筛 | 旋振筛 | 小型振动筛 | 万达振动筛厂家 浏览:2743次

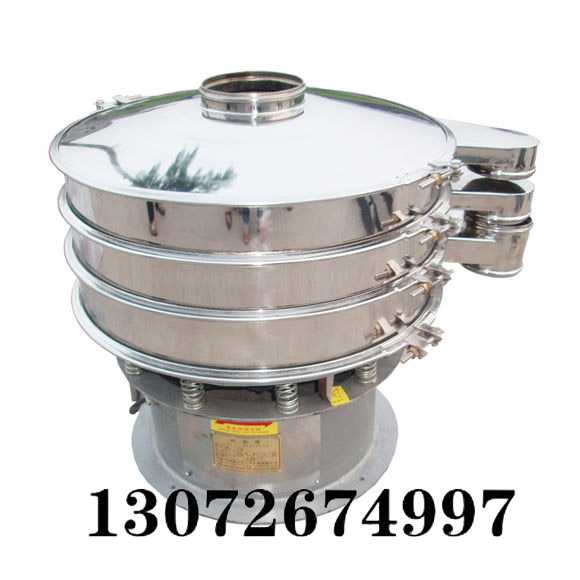

    旋振筛筛体是由若干个筛框及底座组成。筛框用来支撑筛网,各层筛框之间用橡胶密封圈密封,并用锁紧环锁紧,各层筛框上有出料口。各筛框的参振部分通过弹簧坐于底座上。参振弹簧为弱弹性支撑,以保证振动系统越过共振状态,在强制振动范围内工作。

  由于该隔振系统使振魂力对基础的传递极少,保证旋振体在一般地平面上安装时,不需要地脚螺栓固定。筛网的规格按工艺要求而定。筛网用压圈压紧在筛框上,用螺栓固定。筛框下部装有回料盘,通过筛网的物料,能重新集中于下层筛网的中部向外筛分,提高筛分的效果。粗料和细料分别从各层的出料口排出。旋振筛是利用立式振动电机激振所产生的复旋型振动进行筛选的。

  旋振筛4振动电机转动时,上激振重锤使筛面产生平面圆旋型振动,下激振重锤使筛面产生锥面旋转振动,两个激振重锤的联合作用,使筛面产生复旋型振动,筛网上的物料呈卷状运动。调节上、下激振重锤的激振力,可以改变振幅。调节上、下激振重锤的相位角,可以改变筛面运动轨迹的曲线形状。旋振筛是利用立式振动电机激振所产生的复旋型振动进行筛选的。振动电机转动时,上细料分别从各层的出料口排出
