详细介绍大倾角皮带机安装注意事项

发布:圆形振动筛_摇摆筛_回转筛_超声波振动筛-万达机械 浏览:11426次

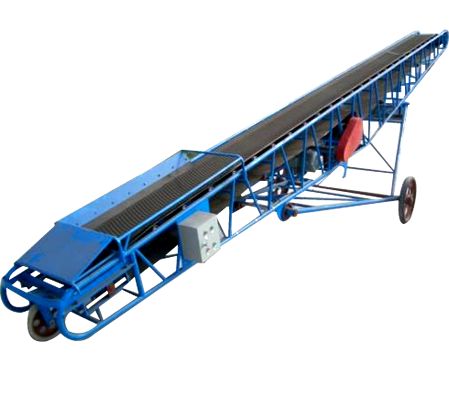

    大倾角皮带机特别适用于大角度输送物料,不仅具有结构简单、运行可靠,维修方便等优点,而且输送倾角大、结构紧凑、占地面积少,是大倾角输送的理想设备。通过在平行橡胶输送带两侧粘上可自由伸缩的橡胶波形立式“裙边”,在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,使物料在斗中进行连续输送。下面介绍大倾角皮带机的安装方法:

  一、大倾角皮带机支腿及中间架安装:在安装前用经纬仪找好中心线,再根据中心线位置引出各支腿的桩点位置,如有预埋铁,应根据预埋铁的位置进行适当的调整以便于安装,各支腿应与埋件焊接牢固。

  二、大倾角皮带机配重装置安装:安装配重装置时应保证两力柱间的平行度,同时应保证其垂直度,配重装置装好后,考虑到安全性应立即安装防护栏杆。

  三、大倾角皮带机滚筒及托辊安装:滚筒及托辊安装时应检查其轴承部位转动情况,如有转动不灵活的应及时修理或调换。传动滚筒及改向滚筒在调试时还需要调整位置,其螺栓的拧紧力矩为终拧力矩的75~80%。

  2345_image_file_copy_3四、大倾角皮带机机组安装:机组安装应符合《大倾角皮带机安装工程施工及验收通用规范》及相关国家规范的要求。其机组中心线偏差为0.02mm,联轴器的径向误差为0.05mm,端面跳动值为0.02mm,半联轴器间的间隙为3~5mm。还应保证机组的水平度和垫铁的使用符合规范要求。

    五、大倾角皮带机头架、尾架及驱动装置架安装:首先校验安装基础的标高,找好中心线,并注意头、尾架的轴线偏差不大于±1.5。安装时还应注意垫铁的设置,应根据规范要求,将垫铁设于主要承重位置,每个连接螺栓两旁应放置一对垫铁,斜垫铁要成对设置,垫铁的数量不超过5块,放置垫铁时要把较薄的垫铁放在较厚的中间,调整结束后还应将垫铁焊牢,螺栓收紧。
