对于振动筛的图纸而言，很多人并没有真正去了解过。

振动筛的动力源是振动电机，振动电机转轴上下端安装有重锤（不平衡重锤），通过振动电机的旋转运动在不平衡重锤作用下转变为水平、垂直、倾斜的三维运动即三次元运动；

振动筛利用振动电机三维运动，通过旋振筛的弹簧和振动体把三维运动传递给振动筛网面。

通过改变振动电机上下重锤的相位角来实现物料在筛面上的运动轨迹，以此达到筛分、去杂、过滤的目的。

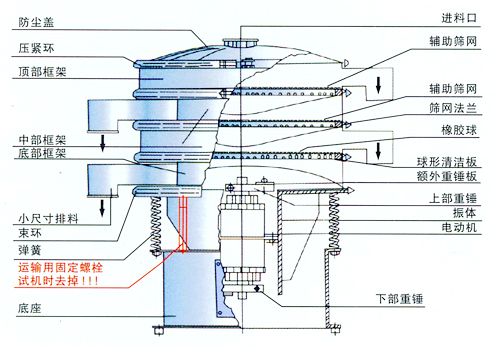

振动筛结构图图纸：

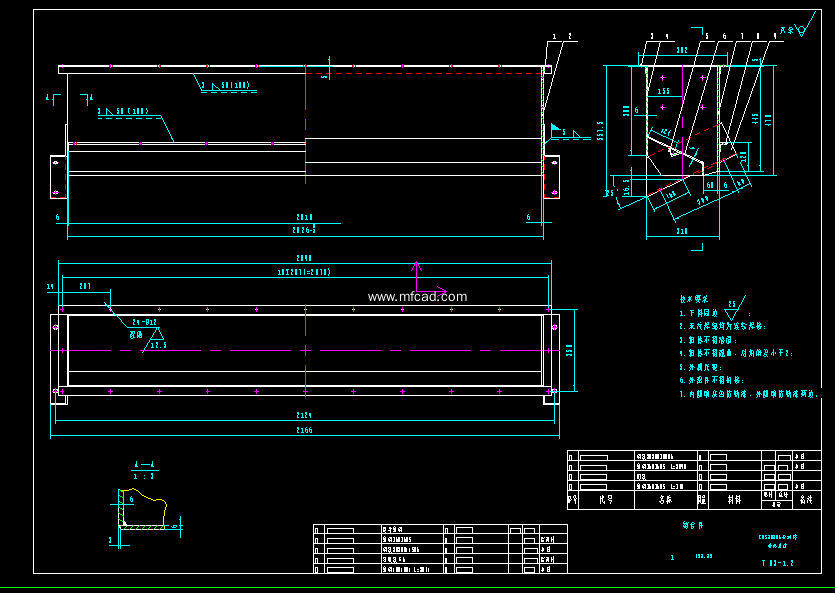

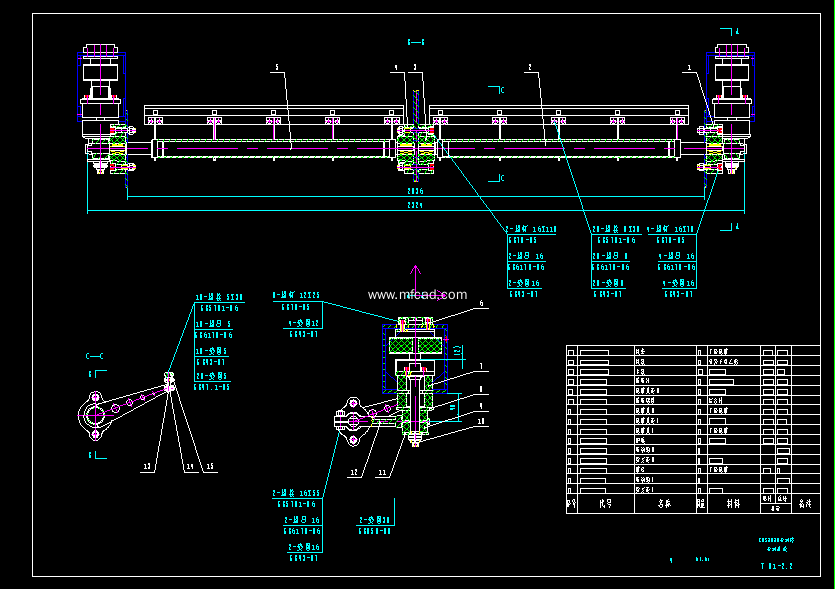

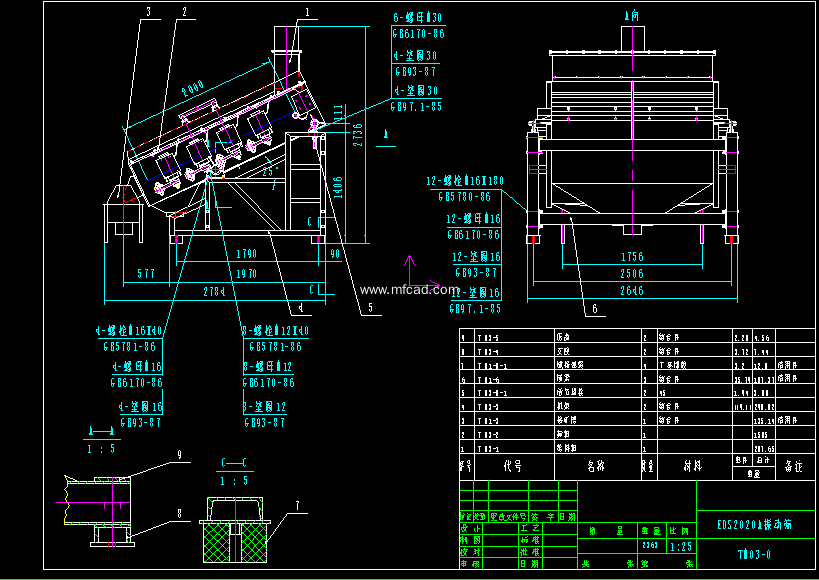

振动筛图纸：
