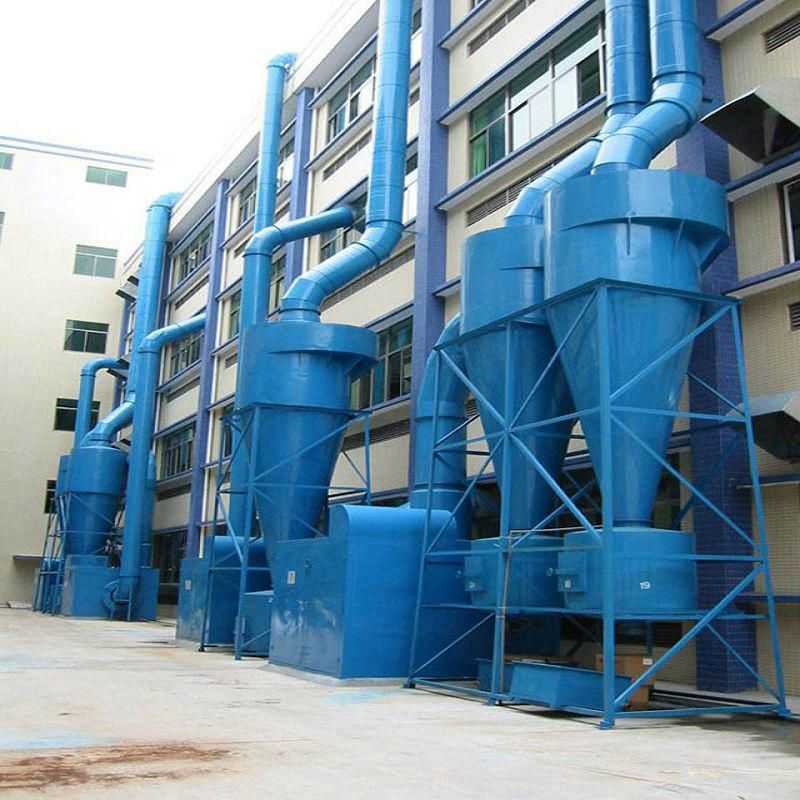

我公司生产的旋风除尘器是利用旋转的含尘气体所产生的离心力,将尘粒从气流中分离出来的一种气固分离装置,该种除尘器广泛应用于化工、制药、耐火材料、水泥等工业生产中,其特点是结构简单、造价低、管理方便、维护、运行费用少。耐高温承受高压(正压和负压),适用目前工业上所遇见的各种温度的中等粒度或粗粒度的粉尘,对于0.01毫克/米3—500克/米3的含尘气流都可以捕集分离,操作方便、除尘效率高,适用于净化大于5-10微米的干燥粉末。
工作原理
旋风除尘器的结构组成基本是由蜗壳、进风口、筒体插入芯管、锥体、排灰装置等组成。一般在负压下工作,含尘气体以15-25m/s的速度由进风口进入除尘器,沿外壁旋转向下,由于离心力的作用,大部分粉尘被甩到外壁随气流下旋进入灰斗,而净化后气体形成上旋气流(旋转方向相同),在除尘器中部经排出管排出,达到除尘的目的。
旋风除尘器的效率通常可达到85%以上,两个旋风除尘器串联时除尘效率可达95%以上。除尘效率和直径有关,风量增大、体积增大、效率明显降低,(通常不建议使用直径大于1米,处理风量大于12000m3/h的单个旋风除尘器)为了克服上述缺点和提高处理能量。把旋风除尘器组合起来使用,组合方式可分并联、串联和并联与串联共同组合的三种形式。并联使用所净化风量为各除尘器净化量的总和,阻力为一个除尘器压损。串联时的风量为一个除尘器所净化风量,阻力为各段除尘器阻力之和。
结构特点
SL系列旋风分离器结构的最大特点在于它选用了较小的高径比,入口用直切式异形入口结构,避免了进气与内部旋流的相互干扰。有效地组织了除尘器内的气流工况,提高了分离器的效率;除尘器内壁可衬砌各种耐磨材料,以延长其使用寿命。除尘器下端可选用手动放灰阀,或行星卸料阀,进行放料。并由储料筒进行灰尘收集。
(注:如进出风口需要方管连接,可按同面积换算)

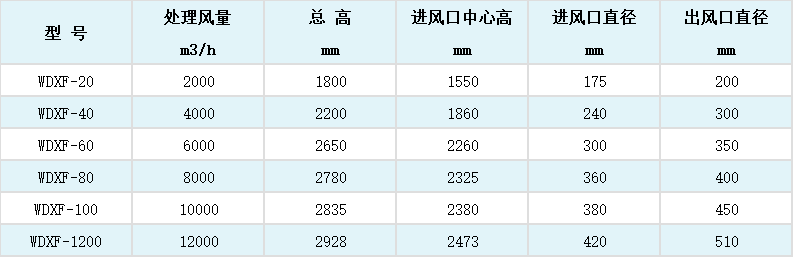

型 号 | 处理风量 | 总 高 | 进风口中心高 | 进风口直径 | 出风口直径 |
WDXF-20 | 2000 | 1800 | 1550 | 175 | 200 |
WDXF-40 | 4000 | 2200 | 1860 | 240 | 300 |
WDXF-60 | 6000 | 2650 | 2260 | 300 | 350 |
WDXF-80 | 8000 | 2780 | 2325 | 360 | 400 |
WDXF-100 | 10000 | 2835 | 2380 | 380 | 450 |
WDXF-1200 | 12000 | 2928 | 2473 | 420 | 510 |
