一.概述

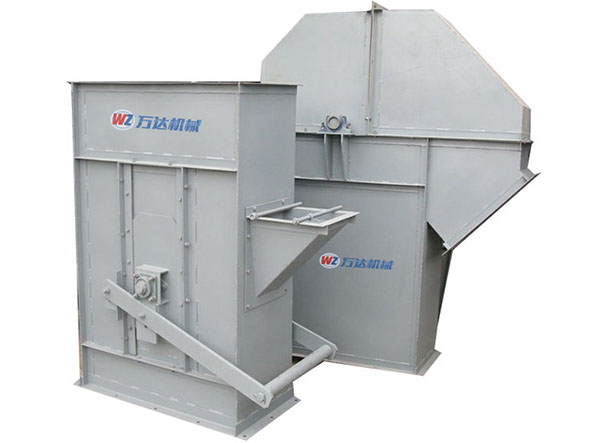

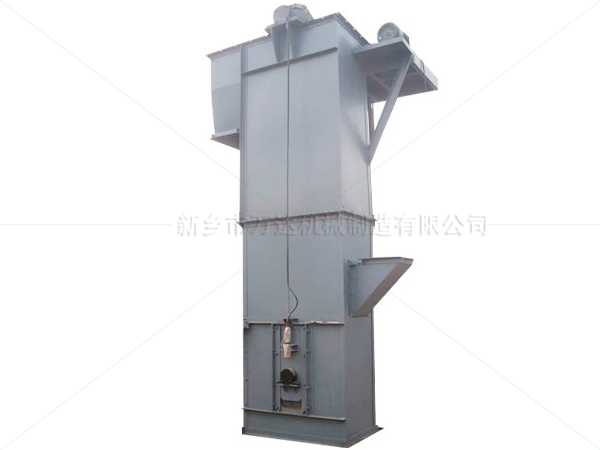

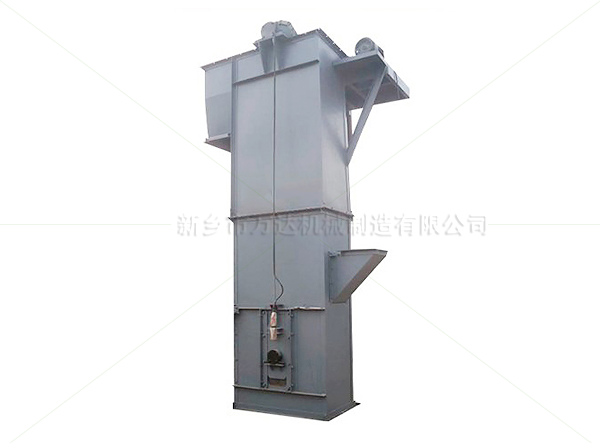

斗式提升机一般有两种传送方式。
D型:带式斗式提升机,采用离心式卸料,挖取式装料
HL型:圆环链型式提升机,采用离心式卸料,挖取式装料
本系列斗式提升机适用于垂直向上输送堆积密度小,易于挖取的粉状.颗粒状.小块状的低磨琢性物料,如碎矿石.水泥.煤.粮食.化肥等.输送高度最高40m,D型输送的物料湿度不超过60℃,HL型输送的物料相对于D型可以提升磨琢性较大一些的粉状,粒状及小块状的物料,物料湿度不超过50℃.
二、参数
提升机型号 | HL300 | HL400 | ||
料斗形式 | Q | S | Q | S |
输送量(m3/h) | 24 | 28 | 45 | 47 |
斗容(L) | 4.4 | 5.2 | 10 | 10.5 |
斗宽 | 300 | 400 | ||
斗距 | 500 | 600 | ||
链条规格 | 418*50 | 418*50 | ||
链条节径 | 630 | 630 | ||
斗速(m/s) | 1.4 | 1.48 | ||
物料最大块(mm) | 40 | 50 |
注:1.斗容为计算斗容,输送量按填充系数0.6计算.
2.Q----浅料斗,输送湿粘性物料.
3.S-----深料斗,输送重的粉状至小块状物料.
三.结构特点
斗式提升机由下部区段.上部区段.中间区段驱动装置和运行部分组成
1.下部区段:由下部机壳和拉紧滚筒组(或拉紧链轮组)组成.HL型斗式提升机采用可换轮缘组合式链,链轮寿命,更换工作简便.下部采用重锤箱恒力自动张紧装置,保持恒定的张紧力,以避免打滑或脱链.
2.上部区段:由上部机壳.头罩和传动滚筒组(或传动链轮组)组成.
3.中间区段:由起支承.防护和密封作用的中部机壳组成,中部有单通道和双通道两种形式.
4 驱动装置:由电动机.减速器.三角带等组成.选用不同的减速器,驱动装置分为EL和YY型两种;按相对机体位置不同分为有左装和右装.
5.运行部分:由料斗.橡胶输送带或圆环链.链环钩等组成.料斗分有浅斗,深斗两种形式.HL型牵引构件采用高强度圆链环,性能可靠,寿命长.
四订货须知
订货型号(D型或HL型),料斗的形式(深斗或浅斗),上下轴距或者物料须提升的高度,左装或右装,但通道或双通道,必须详细注明
